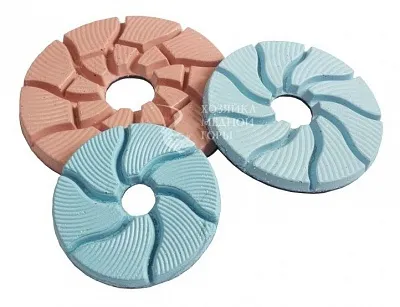

ФАТ на органической связке GRINDER, БДС

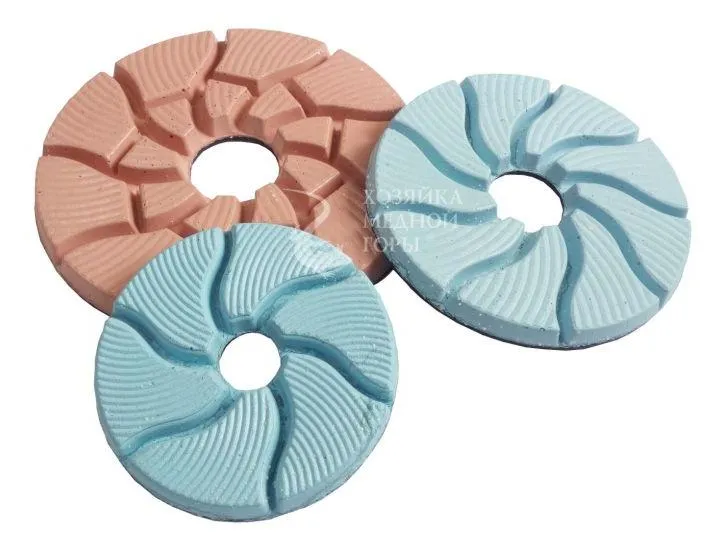

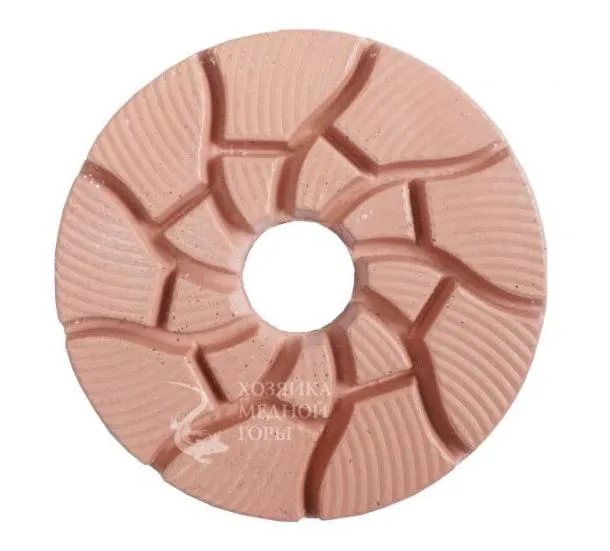

Шлифовальные круги алмазные на органической связке GRINDER.

Номерное обозначение инструмента GRINDER характеризует размер применяемого абразивного зерна, влияющего на шероховатость обработанной поверхности.

Рекомендуемая частота вращения шпинделя станка и усиление прижима

Наименование

Комментарии

АШК на органической связке Grinder

50

с применением воды

АШК на органической связке Grinder

120

с применением воды

АШК на органической связке Grinder

300

с применением воды

АШК на органической связке Grinder

800

с применением воды

АШК на органической связке Grinder

2000

с применением воды

АШК на органической связке Grinder

5000 с применением воды

№ п/п

D,мм

Частота вращения шпинделя станка, об/м

Усиление прижима на станке, кГс

1

160

300-700

120-10

2

200

300-700

180-350

3

250

300-500

250-400

Инструмент GRINDERуниверсальный инетребует особых навыков при шлифовании. При работе набольших плоскостях вбольших объемах возможен повышенный износ попериферии инструмента, что сказывается напроизводительности инструмента. Чтобы избежать данного дефекта, необходимо периодически проверять инструмент линейкой наплоскость, при необходимости приводить его врабочее состояние при помощи ФАШа или более пористых камней (кирпич, известняк). После данной операции необходимо сделать черновой проход пораспилу для удаления остатков шлама идругих инородных предметов изпор инструмента.

№50

Этот номер целесообразно применять при хорошем распиле. Плохо переносит ступеньки наплоскости, зазубрины покраям (рваный распил). Инструмент хорошо работает наровной поверхности. Основное его предназначение— выбирать большие царапины, которые остаются после шлифования заготовок грубыми номерами металла, тоесть этот инструмент при правильном его использовании дает хороший задел для работы последующих номеров шлифовального инструмента.

№120

Шлифовальный инструмент. Предназначен для выбора царапин идефектов, оставшихся после обработки №50 или ФАШ№2. Наиболее эффективен при обработке больших плоскостей. Самый хороший эффект достигается при обработке ровных плоскостей. Инструмент обладаеточень хорошими шлифовальнымисвойствами. Обладает высокой производительностью. Создаетравномерную шероховатость обработанной поверхности смалой глубиной царапин. Нопри недостаточном усилии прижима необходимо увеличить количество проходов инструмента пообрабатываемой поверхности для удаления царапин отпредыдущего перехода, недошлифовка всвою очередь может сказаться наснижении качества обработки детали (белесый эффект). Инструмент неприхотлив вработе, ножелательно использовать большое количество воды для более легкого вымывания шлама иззоны обработки. При постоянной работе набольших плоскостях возможен эффект выпуклости инструмента отсередины. Поэтому необходимо проверять регулярно инструмент наплоскостность. Вслучае выявления данного дефекта, необходимо обработать инструмент наузких деталях (подставки, цветники и т. д.) или притереть наФАШ №0 споследующем проходом пораспилу для вымывания возможного остатка инородных материалов винструменте. Вначале работы желательно вскрыть инструмент наФАШ №0 или наболее мягком материале, хотя впринципе инструмент довольно быстро вскрывается ипри обычной работе.

№300

Шлифовальный инструмент. Эффективен после обработки инструментом №120. Хорошо вышлифовывает поверхность заготовки, добирает оставшиеся микроцарапины. При хорошей квалификации мастер после этого инструмента уже может определить, какое качество можно достигнуть после полировки полной цепочкой инструментов. Внекоторых случаях возможен дефект инструмента— выпуклость отсередины при работе набольших плоскостях. Этот дефект устраняется путем шлифовки узких деталей (подставки, цветники идр.) или выборке плоскости наФАШ №0 споследующим проходом покамню для вымывания остатков инородных предметов. Проверять плоскостность инструмента необходимо периодически воизбежание ухудшения шлифовки материала.

№800

Является инструментом тонкого шлифования. После его применения наступает эффект лощения заготовок. Можно визуально определить, какого качества полировки можно достичь наданном материале ивыбрать окончательную цепочку последних полировальных инструментов. При правильном шлифовании этот инструмент проявляет плоскость детали, обработанной предыдущими инструментами. Вместах, где нет плоскости ималая подача воды, №800может поджигать заготовку. Обычно, при ручной полировке мастера этот дефект обходят выборочным полированием, тогда, вэтом случае, возможны незначительные отклонения отобщей картины назаготовке, хотя, последующими номерами этот дефект убирается.

№2000

Является инструментом полировального класса. После применения данного номера получается эффект хорошего чернения иблеска заготовки. При правильной схеме обработки выдает до80–85 световых единиц. Вомногих случаях после его применения фирмы заканчивают цепочку БУФФом или войлоком. Достигается эффект до115световых единиц. Вслучаях нарушения плоскости, назаготовке может быть эффект поджигания, который довольно трудно устранить, т. к.после этого инструмента получается очень хорошая зеркальная поверхность.

№5000

Является инструментом тонкого полировального класса. Намногих камнях после его применения нетребуется БУФФ. Нодля достижения эффекта мокрого камня, БУФФ всё— таки рекомендуется применять. Инструменты №2000 и№5000 являются очень стойкими, новцелях сохранения полировальных свойств инструмента, необходимо его правильное хранение (чтобы нарабочую поверхность непопадали посторонние предметы, как грязь ипр.). Поэтому перед применением, эти инструменты желательно ополоснуть водой.

-убедитесь , что диаметр приобретенного вами инструмента соотносится с размерами обрабатываемой заготовки: ширина обрабатываемой поверхности должна составлять не менее 65% от диаметра используемого инструмента.

- допускается выход инструмента за край обрабатываемой заготовки не более 30% от его диаметра.

-убедитесь в отсутствии биения на шпинделе станка. Большое биение шпинделе станка может привести к снижению работоспособности инструмента или его разрушению.

-последовательность обработки поверхности заготовки комплектом дисков алмазных шлифовальных необходимо определять индивидуально исходя из обрабатываемого материала, применяемого оборудования и квалификации рабочего.

-уменьшение количества номеров от рекомендуемого приводит к повышеному износу инструмента и увеличению времени шлифования последующим номером.

-подача воды осуществляется через центр инструмента

-давление и расход воды должны обеспечивать вымывание шлама из зоны обработки.

-при работе номерами 1500 и 5000 рекомендуется уменьшить подачу воды для обеспечения лучшего прижима инструмента к обрабатываемой поверхности.

-инструмент во время шлифования должен двигаться по обрабатываемой заготовке плавно, без рывков и вибраций.

-передача вращения и прижим инструмента должны осуществляться через тарелку-планшайбу.

-рекомендуется проводить ежемесячный контроль плоскостности рабочей поверхности инструмента линейкой.

-если усилие прижима выше рекомендованного будет наблюдаться повышенный износ и потеря производительности инструмента.

ОБРАЩАЕМ ВАШЕ ВНИМАНИЕ НЕПРИНЦИПИАЛЬНЫЕ ИЗМЕНЕНИЯ В МЕТОДИКЕ ПРИМЕНЕНИЯ АЛМАЗНОГО ИНСТРУМЕНТА

Инструмент нового поколения Grinderпозволяет значительно сократить количество переходов дополучения полированного гранита. Это достигается засчет использования новой связки иболее прочных алмазных порошков.

Соответствие традиционного инструмента иgrinder покачеству обработки
Старая линейка инструмента Наша новая линейка (гранит) Наша новая линейка (мрамор)
ФАШ №00
ФАШ №0 ФАШ №0
ФАШ №2 ФАШ №2 или Grinder №50 ФАШ №2
200/160 Grinder №120
125/100
80/63 Grinder №300 Grinder №300
60/40
40/28 Grinder №800 Grinder №800
28/20
14/10 Grinder №2000
7/5 Grinder №5000
5/3
BUFF BUFF

Для более высокого качества обработки слэбов можно добавлять Grinder №1000 Из-завысокой стойкости инструмента значительно увеличивается площадь обрабатываемой поверхности (при соблюдении полной последовательности переходов).

Ресурс инструмента
Наименование Площадь обработанной поверхности, кв.м.
ФАШ №2 500м
Grinder №120 270м
Grinder №300 350м
Grinder №800 400м
Grinder №2000 600м
Grinder №5000 700м

Для более высокого качества обработки слэбов можно добавлять Grinder №1000 Из-завысокой стойкости инструмента значительно увеличивается площадь обрабатываемой поверхности (при соблюдении полной последовательности переходов).

режимы использования инструмента
Вид инструмента Количество лучей

Диапазон рабочего давления наинструмент КГС

Обороты
Традиционный инструмент Ф250*Н19 Sин=360см²; 300–600
Р=180–540 КГС
Ф200*Н19 Sин=290см²; 400–600
Р=145–285 КГС
Ф160*Н19 Sин=160см²; 600
Р=80–240 КГС
GRINDER Ф250*Н18 (9 пазов) Sин= 280-310см² 800
Р=220–620 КГС
Ф200*Н15 (9пазов) Sин= 185-204см² 800
Р=145–410 КГС
